Spring Cloud Gateway : 一条请求的处理流程



这篇笔记总结当我们通过网关转发一条 http 请求时,网关的处理流程。

1. 什么时候需要网关?

简单的系统不需要网关,只有当系统变得越来越复杂,就不得不面临以下问题:

  1. 流量难以控制:系统里有多个模块,每个模块都对系统外部开放了入口。入口多导致系统频出问题;为了控制流量,每个模块都不得不做重复的工作。
  2. 外部调用成本高:久而久之,内部单个模块迁移,也需要协调大量外部工作。更别说系统级别的重构了。
  3. 重复工作:除了流量控制,重复工作还有安全认证、服务鉴权、日志监控、协议转换与统一等基础能力。

上述问题单独看,也可以通过统一基础库等方式解决。但是整体解决的话,就需要网关,同时无论从开发还是部署,都与原来的模块是解耦的,在实际推进时也更加容易落地。

不止微服务,业务架构、大数据架构,很多时候面临多种系统的输入、输出时,网关是通用的解决方案。比如 Apache Linkis1是对接多种数据引擎的网关,其底层也是通过 Spring Cloud Gateway 实现的。

对应的,对于网关也会有更高的要求:

  1. 性能:增加这一层,如何尽可能的降低性能影响?比如 WebFlux、连接池 等的使用
  2. 协议:实现待定,协议先行。支持哪些协议,协议如何转换
  3. 能力:流量控制、安全、日志、监控等,能够对各个服务开放、可配置

今天这篇笔记,看看 HTTP 请求在 Spring Cloud Gateway 的处理流程:
收到请求是如何处理的,如何一步步发送到了 downstream,在 downstream 返回结果后又是如何发送回 Client.

2. 例子、架构和数据流

用 SCG 的 AddRequestHeader GatewayFilter Factory2搭建一个简单例子。
application.yaml配置:

spring:
  cloud:
    gateway:
      routes:
        - id: add-request-header-example
          uri: http://127.0.0.1:6001/user/addRequestHeaderExample
          predicates:
            - Path=/user/addRequestHeaderExample
          filters:
            - AddRequestHeader=X-Request-red, blue

收到客户端请求后,如果 path 匹配/user/addRequestHeaderExample,则添加 header,发送到指定的 uri.
响应后,透传回客户端。

Route是 SCG 里的路由单元,从配置里能看到Route的几个要素:id predicates filters:

  1. id表示唯一性,用于查找route对象
  2. predicates用于判断当前route能否处理该请求
  3. 能处理,则调用filters处理本次请求

对应到Route的定义:

public class Route implements Ordered {
  private final String id;
  private final URI uri;
  private final int order;
  private final AsyncPredicate<ServerWebExchange> predicate;
  private final List<GatewayFilter> gatewayFilters;
  private final Map<String, Object> metadata;

  ...
}

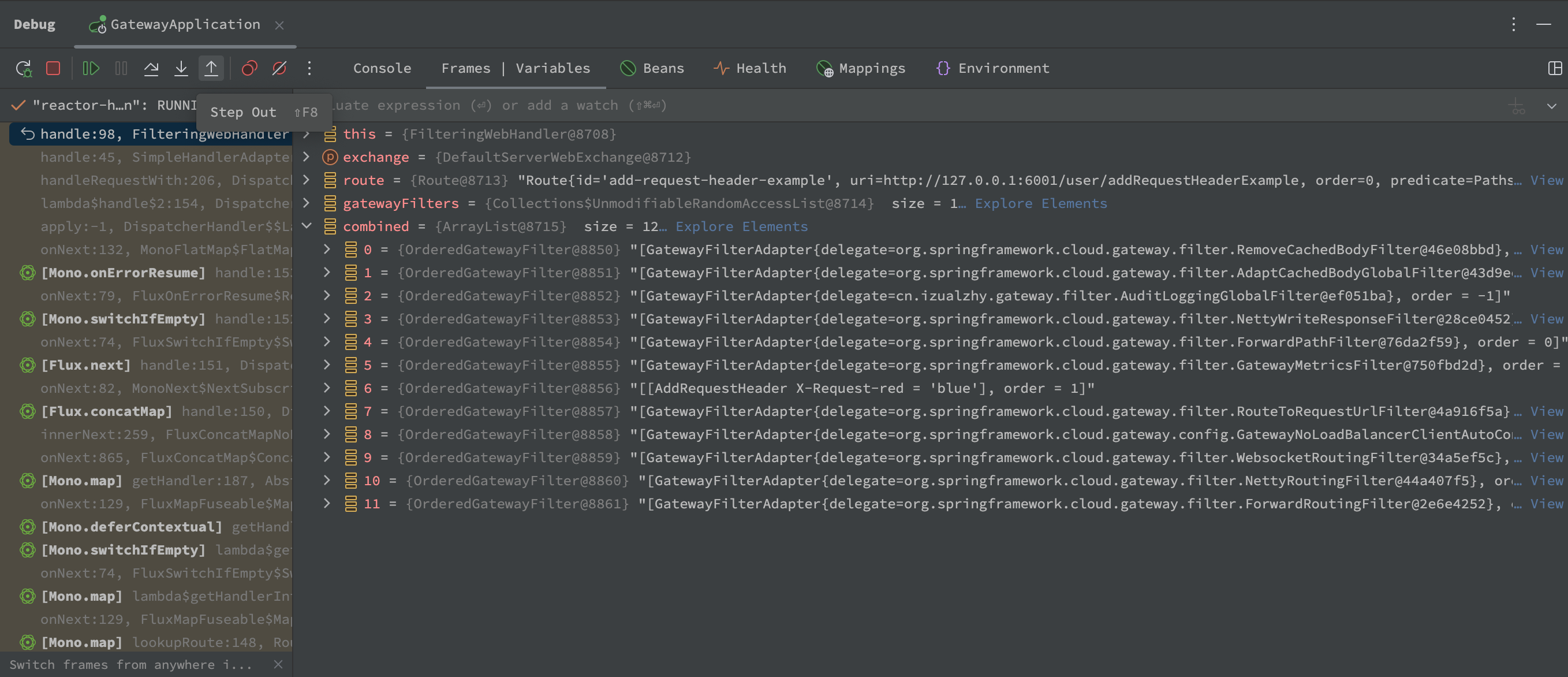

这里参与处理的 filter 一共有这些,其中大部分是GlobalFilter:

AddRequestHeader-combined-filters

各个 filter 的处理流程可以简化为:

filter-process.svg

注:我在这里忽略了ForwardRoutingFilter,具体原因可见代码-ForwardRoutingFilter章节

更多例子可以参考个人仓库Microservice-Systems/gateway

下一节开始顺着这个流程图梳理代码,看看请求是如何被修改和转发的。

3. 代码

3.1. DispatcherHandler

SCG 基于 WebFlux 实现,WebFlux 的入口是org.springframework.web.reactive.DispatcherHandler::handle方法。

handlerMappingsList<HandlerMapping>结构,handler方法遍历该结构,判断当前元素是否可以处理该exchange,能处理则返回handler,否则为Mono.empty(). concatMap().next()获取第一个不为空的handler.

然后调用handleRequestWith(exchange, handler)传入返回的handler,处理该请求。

public class DispatcherHandler implements WebHandler, PreFlightRequestHandler, ApplicationContextAware {

  private List<HandlerMapping> handlerMappings;

  private List<HandlerAdapter> handlerAdapters;

  @Override
  public Mono<Void> handle(ServerWebExchange exchange) {
    if (this.handlerMappings == null) {
      return createNotFoundError();
    }
    if (CorsUtils.isPreFlightRequest(exchange.getRequest())) {
      return handlePreFlight(exchange);
    }
    return Flux.fromIterable(this.handlerMappings)
        .concatMap(mapping -> mapping.getHandler(exchange))
        .next()
        .switchIfEmpty(createNotFoundError())
        .onErrorResume(ex -> handleResultMono(exchange, Mono.error(ex)))
        .flatMap(handler -> handleRequestWith(exchange, handler));
  }

Spring Cloud Gateway 里,实现了自己的RoutePredicateHandlerMapping

3.2. SimpleHandlerAdapter

handleRequestWith的实现比较简单,这里会引入 webflux 里HandlerAdapter的概念,

  private Mono<Void> handleRequestWith(ServerWebExchange exchange, Object handler) {
    if (ObjectUtils.nullSafeEquals(exchange.getResponse().getStatusCode(), HttpStatus.FORBIDDEN)) {
      return Mono.empty();  // CORS rejection
    }
    if (this.handlerAdapters != null) {
      for (HandlerAdapter adapter : this.handlerAdapters) {
        if (adapter.supports(handler)) {
          Mono<HandlerResult> resultMono = adapter.handle(exchange, handler);
          return handleResultMono(exchange, resultMono);
        }
      }
    }
    return Mono.error(new IllegalStateException("No HandlerAdapter: " + handler));
  }

webflux 提供了几种HandlerAdapter,在 SCG 里我们暂时只关注SimpleHandlerAdapter即可。

public class SimpleHandlerAdapter implements HandlerAdapter {

  @Override
  public boolean supports(Object handler) {
    return WebHandler.class.isAssignableFrom(handler.getClass());
  }

  @Override
  public Mono<HandlerResult> handle(ServerWebExchange exchange, Object handler) {
    WebHandler webHandler = (WebHandler) handler;
    Mono<Void> mono = webHandler.handle(exchange);
    return mono.then(Mono.empty());
  }

}

上面SimpleHandlerAdapter的代码,会调用WebHandler.handle。因此,我们只要确保第一步返回的类型为WebHandler,就可以复用该流程。这里也是调用 Spring Cloud Gateway 实现的FilteringWebHandler处理的入口。

3.3. RoutePredicateHandlerMapping

先接着看前面的HandlerMapping,Webflux 提供了一些原生的HandlerMapping,Gateway 则定义了自己的RoutePredicateHandlerMapping:

public class RoutePredicateHandlerMapping extends AbstractHandlerMapping {

  private final FilteringWebHandler webHandler;

  @Override
  protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
    // don't handle requests on management port if set and different than server port
    if (this.managementPortType == DIFFERENT && this.managementPort != null
        && exchange.getRequest().getLocalAddress() != null
        && exchange.getRequest().getLocalAddress().getPort() == this.managementPort) {
      return Mono.empty();
    }
    exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getSimpleName());

    return Mono.deferContextual(contextView -> {
      exchange.getAttributes().put(GATEWAY_REACTOR_CONTEXT_ATTR, contextView);
      return lookupRoute(exchange)
        // .log("route-predicate-handler-mapping", Level.FINER) //name this
        .map((Function<Route, ?>) r -> {
          exchange.getAttributes().remove(GATEWAY_PREDICATE_ROUTE_ATTR);
          if (logger.isDebugEnabled()) {
            logger.debug("Mapping [" + getExchangeDesc(exchange) + "] to " + r);
          }

          exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r);
          return webHandler;
        })
        .switchIfEmpty(...);
    });
  }

  protected Mono<Route> lookupRoute(ServerWebExchange exchange) {
    return this.routeLocator.getRoutes()
      // individually filter routes so that filterWhen error delaying is not a
      // problem
      .concatMap(route -> Mono.just(route).filterWhen(r -> {
        // add the current route we are testing
        exchange.getAttributes().put(GATEWAY_PREDICATE_ROUTE_ATTR, r.getId());
        return r.getPredicate().apply(exchange);
      })
        // instead of immediately stopping main flux due to error, log and
        // swallow it
        .doOnError(e -> logger.error("Error applying predicate for route: " + route.getId(), e))
        .onErrorResume(e -> Mono.empty()))
      // .defaultIfEmpty() put a static Route not found
      // or .switchIfEmpty()
      // .switchIfEmpty(Mono.<Route>empty().log("noroute"))
      .next()
      // TODO: error handling
      .map(route -> {
        if (logger.isDebugEnabled()) {
          logger.debug("Route matched: " + route.getId());
        }
        validateRoute(route, exchange);
        return route;
      });

    /*
     * TODO: trace logging if (logger.isTraceEnabled()) {
     * logger.trace("RouteDefinition did not match: " + routeDefinition.getId()); }
     */
  }

上面这段代码有两处关键点:

  1. 无论匹配到哪个 Route, 返回的一定是webHandler,即FilteringWebHandler。WebFlux 原生的SimpleHandlerAdapter提供的supports handle方法,支持调用WebHandler.handle。SCG 正是通过这点,调用到FilteringWebHandler.handle(exchange)继续后续的 HTTP 处理流程。
  2. lookupRoute遍历定义的Route集合,找到能够处理该exchangeRoute,赋值到exchange.getAttributes(),key为GATEWAY_ROUTE_ATTR,通过这种方式记录了处理该请求的route.

3.4 FilteringWebHandler

FilteringWebHandler是 Gateway 里真正处理请求的地方,该类定义成WebHandler,所以可以被SimpleHandlerAdapter发现和调用。

FilteringWebHandler.handle的实现:

  1. 组合全局的globalFilters和当前的route.getFilters(),记录到combined
  2. 初始化DefaultGatewayFilterChain,递归调用filter.filter(exchange, chain), 注意是 lazy 模式。
public class FilteringWebHandler implements WebHandler {

  @Override
  public Mono<Void> handle(ServerWebExchange exchange) {
    Route route = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR);
    List<GatewayFilter> gatewayFilters = route.getFilters();

    List<GatewayFilter> combined = new ArrayList<>(this.globalFilters);
    combined.addAll(gatewayFilters);
    // TODO: needed or cached?
    AnnotationAwareOrderComparator.sort(combined);

    if (logger.isDebugEnabled()) {
      logger.debug("Sorted gatewayFilterFactories: " + combined);
    }

    return new DefaultGatewayFilterChain(combined).filter(exchange);
  }

  private static class DefaultGatewayFilterChain implements GatewayFilterChain {

    private final int index;

    private final List<GatewayFilter> filters;

    @Override
    public Mono<Void> filter(ServerWebExchange exchange) {
      return Mono.defer(() -> {
        if (this.index < filters.size()) {
          GatewayFilter filter = filters.get(this.index);
          DefaultGatewayFilterChain chain = new DefaultGatewayFilterChain(this, this.index + 1);
          return filter.filter(exchange, chain);
        }
        else {
          return Mono.empty(); // complete
        }
      });
    }

注:看到很多文档,会强调DispatcherHandler FilteringWebHandler等都是WebHandler,其实原因是不同的,后者的原因如上所述。

3.5. DefaultGatewayFilterChain

DefaultGatewayFilterChain是有状态的(记录了index)。在各个 filter.filter的实现里,都会调用chain.filter(exchange)。上面方法会在传入当前的index+1,效果上也就是调用链表里下一个filter.filter.

该链式调用的效果:

# DefaultGatewayFilterChain.filter:
FilterA -> FilterB -> FilterC
->
...
->
# then(xxx)里调用
FilterC -> FilterB -> FilterA

Filter 的顺序则是通过Order设置的。

All “pre” filter logic is executed. Then the proxy request is made. After the proxy request is made, the “post” filter logic is run.3

注: 测试用例参考https://github.com/izualzhy/Microservice-Systems/blob/main/webflux/src/main/java/cn/izualzhy/webflux/controller/TestGatewayFilterChain.java

Filter 按照生效范围,可以分为GlobalFilterGatewayFilter,效果相同,只是后者只作用的对应的 route 上。

按照流程,我觉得 Filter 也可以分为如下两类:

  1. 网络:调用 netty,发送和接收数据。不可配置,是网关管道的必经之路。
  2. 功能:调整 header、目标 uri 等。可配置,根据业务场景调整。

接下来分别介绍。

3.6. Filter-网络

3.6.1. NettyRoutingFilter(Order=2147483647)

这里取到转发的GATEWAY_REQUEST_URL_ATTR(即用户设置的目标 uri),通过 reactor.netty 的 HttpClient发起请求。downstream 返回响应后,响应头存到CLIENT_RESPONSE_ATTR, connection 存到CLIENT_RESPONSE_CONN_ATTR.

注意chain.filter(exchange)是在then里调用,也就是从这个 filter 开始处理响应。

public class NettyRoutingFilter implements GlobalFilter, Ordered {
  @Override
  @SuppressWarnings("Duplicates")
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);

    ...

    boolean preserveHost = exchange.getAttributeOrDefault(PRESERVE_HOST_HEADER_ATTRIBUTE, false);
    Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);

    Flux<HttpClientResponse> responseFlux = getHttpClientMono(route, exchange)
      ...
      }).request(method).uri(url).send((req, nettyOutbound) -> {
        ...
      }).responseConnection((res, connection) -> {

        // Defer committing the response until all route filters have run
        // Put client response as ServerWebExchange attribute and write
        // response later NettyWriteResponseFilter
        exchange.getAttributes().put(CLIENT_RESPONSE_ATTR, res);
        exchange.getAttributes().put(CLIENT_RESPONSE_CONN_ATTR, connection);

    return responseFlux.then(chain.filter(exchange));
  }

3.6.2. NettyWriteResponseFilter(Order=-1)

NettyRoutingFilter将 downstream connection 放到了CLIENT_RESPONSE_CONN_ATTR,该 Filter 则是取出connection, 读取 downstream 的 response,返回给 SCG 的客户端。这也是为什么代码里逻辑需要在then,也就是 post 阶段实现的。

注意这里区分了是否是流式输出:

  1. 流式输出,调用writeAndFlushWith
  2. 非流式输出,调用writeWith

这里的connection连接到 downstream,因此 SCG 作为 inbound 接收数据。exchange.getResponse()是连接到 client,使用该对象写入返回给 client 的响应。

public class NettyWriteResponseFilter implements GlobalFilter, Ordered {
  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    return chain.filter(exchange)
        .then(Mono.defer(() -> {
          Connection connection = exchange.getAttribute(CLIENT_RESPONSE_CONN_ATTR);

          ...
          ServerHttpResponse response = exchange.getResponse();

          // TODO: needed?
          final Flux<DataBuffer> body = connection
              .inbound()
              .receive()
              .retain()
              .map(byteBuf -> wrap(byteBuf, response));

          MediaType contentType = null;
          try {
            contentType = response.getHeaders().getContentType();
          }
          catch (Exception e) {
            if (log.isTraceEnabled()) {
              log.trace("invalid media type", e);
            }
          }
          return (isStreamingMediaType(contentType)
              ? response.writeAndFlushWith(body.map(Flux::just))
              : response.writeWith(body));
        })).doOnCancel(() -> cleanup(exchange))
        .doOnError(throwable -> cleanup(exchange));
  }

按照Order大小,调用NettyWriteResponseFilter早于NettyRoutingFilter,我在最开始看到的时候觉得非常奇怪,也是知道看到then这个方法才恍然大悟。

3.7. Filter-功能

3.7.1. GatewayMetricsFilter(Order=0)

收集网关请求的度量指标(如响应时间),GatewayMetricsFilter.filter实现比较简单。

Order设置为 0 比较有意思,我们可以这么推测:设置了这个 Order 值,要统计的时间,就是在交给NettyWriteResponseFilter之前。同时所有 Order > 0 的 filter 处理性能,都可以统计到。0 作为一个分界点,从这个角度,设置为 0 就比较合理了。

public class GatewayMetricsFilter implements GlobalFilter, Ordered {

  @Override
  public int getOrder() {
    // start the timer as soon as possible and report the metric event before we write
    // response to client
    return NettyWriteResponseFilter.WRITE_RESPONSE_FILTER_ORDER + 1;
  }

  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    Sample sample = Timer.start(meterRegistry);

    return chain.filter(exchange)
      .doOnSuccess(aVoid -> endTimerRespectingCommit(exchange, sample))
      .doOnError(throwable -> endTimerRespectingCommit(exchange, sample));
  }

3.7.2 RouteToRequestUrlFilter(Order=10000)

用于 route 到指定的 url,例如该配置:

spring:
  cloud:
    gateway:
      routes:
        - id: route-example
          uri: http://127.0.0.1:6001/user/routeExample
          predicates:
            - Path=/user/routeExample

就是通过这段代码生效的:

public class RouteToRequestUrlFilter implements GlobalFilter, Ordered {
  public static final int ROUTE_TO_URL_FILTER_ORDER = 10000;

  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
    if (route == null) {
      return chain.filter(exchange);
    }
    log.trace("RouteToRequestUrlFilter start");
    URI uri = exchange.getRequest().getURI();
    boolean encoded = containsEncodedParts(uri);
    URI routeUri = route.getUri();

    ...

    URI mergedUrl = UriComponentsBuilder.fromUri(uri)
      // .uri(routeUri)
      .scheme(routeUri.getScheme())
      .host(routeUri.getHost())
      .port(routeUri.getPort())
      .build(encoded)
      .toUri();
    exchange.getAttributes().put(GATEWAY_REQUEST_URL_ATTR, mergedUrl);
    return chain.filter(exchange);
  }

注意我们自定义的 route 转发时,可能会在自定义的 filter 通过指定GATEWAY_REQUEST_URL_ATTR转发。观察上述代码也会设置该 key,所以为了避免被覆盖,自定义 filter 的 Order 应当小于ROUTE_TO_URL_FILTER_ORDER.

3.7.3. ForwardRoutingFilter(Order=2147483647)

转发请求,比如可以将 /metrics 指向 /actuator/metrics

spring:
  cloud:
    gateway:
      routes:
        - id: custom-metrics
          uri: forward:/actuator/metrics
          predicates:
            - Path=/metrics

从源码看,ForwardRoutingFilterNettyRoutingFilter有着相同的Order,处理的url有所不同:

public class ForwardRoutingFilter implements GlobalFilter, Ordered {
  @Override
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);

    String scheme = requestUrl.getScheme();
    if (isAlreadyRouted(exchange) || !"forward".equals(scheme)) {
      return chain.filter(exchange);
    }
    ...


public class NettyRoutingFilter implements GlobalFilter, Ordered {
  @Override
  @SuppressWarnings("Duplicates")
  public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    URI requestUrl = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);

    String scheme = requestUrl.getScheme();
    if (isAlreadyRouted(exchange) || (!"http".equalsIgnoreCase(scheme) && !"https".equalsIgnoreCase(scheme))) {
      return chain.filter(exchange);
    }
    setAlreadyRouted(exchange);

这样也就能解释为什么两者Order相同而没有问题了:两者处理的 schema 互斥。我们也可以猜测 SCG 的设计上,发起请求的 filter 被固定为 pre 阶段最后一环。

该类似乎是需要配合ForwardPathFilter使用,没有细看。

功能类的 filter 较多,例如 ReactiveLoadBalancerClientFilter(Order=10150),用于处理GATEWAY_REQUEST_URL_ATTRlb:myservicescheme 的 URI;以及官方提供的非常多 GatewayFilter Factories.

4. 总结

SCG 内置的 predicates、filters 很多,这篇笔记并不想一一罗列,更想通过“知其所以然”的方式串联起来。这样在实际场景里,把各类已知 filter 工具也可以用的更好。

这是 Spring Cloud Gateway 引用比较广泛的一张架构图3

spring_cloud_gateway_diagram

初看的时候我还是觉得过于简洁了,经过这篇笔记,不妨再把架构图里的组件,对应到:

  1. Gateway Handler Mapping: RoutePredicateHandlerMapping
  2. Gateway Web Handler: FilteringWebHandler
  3. Filter: 预置及自定义的各个 Filter

而之所以强调 Gateway,是因为 WebFlux 也提供了诸多默认的 HandlerMapping WebHandler.

这些 Bean 的注册都是在GatewayAutoConfiguration注册的,根据配置决定是否开启。
关于自定义的 Filter 实现,我也还有诸多疑问,比如 Filter 是链式执行的,那么自定义的 Filter,是否可以执行耗时的比如 IO 操作,IO 超时时,是否会耗尽线程池 hang 住其他转发请求。这些问题,大概需要到 WebFlux 里寻找答案了。

5. 参考

  1. Apache Linkis
  2. AddRequestHeader GatewayFilter Factory
  3. How It Works

This work is licensed under a Attribution-NonCommercial 4.0 International license.[转载需注明出处。] Attribution-NonCommercial 4.0 International
